110kWアトラススクリューエアコンプレッサー VSDプラスGA110VSD+ アルミ合金材料

110kw アトラスガ Vsd+110 回転螺旋回転周波数換気圧縮機

GA37-110 VSD+.pdf

仕様

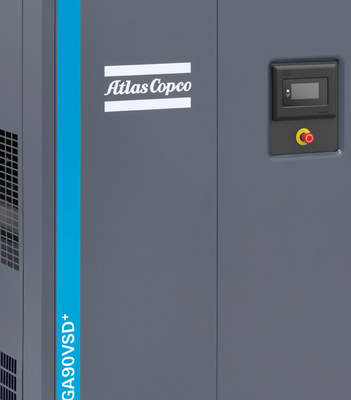

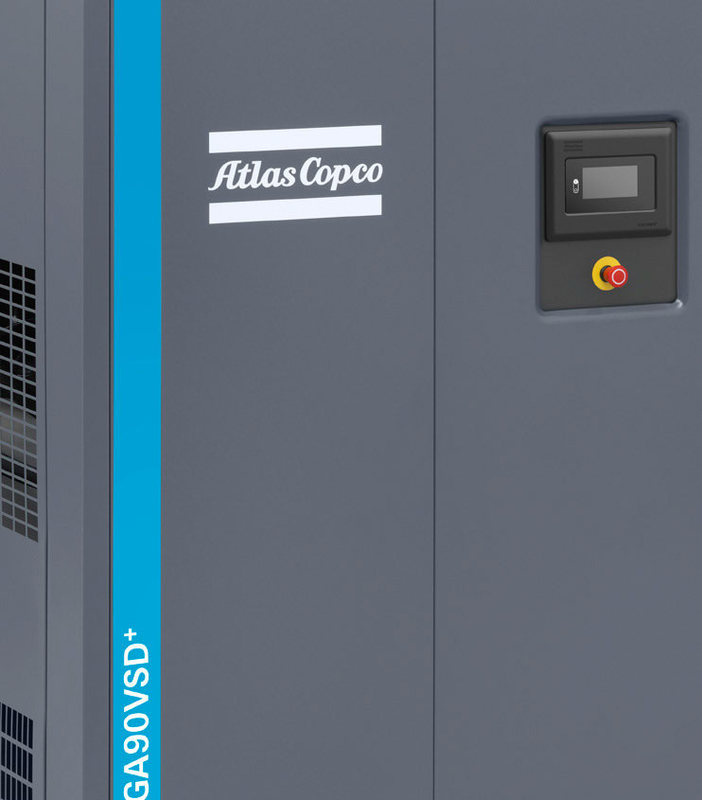

アトラスGA90VSD+の新しい革命的な圧縮機

イノベーション
アトラスはコンプレッサーの構築と性能に革命をもたらしました.
GA 37-110 VSD + は,垂直でコンパクトなレイアウトを持っています.これは貴重な床と作業スペースを節約し,メンテナンスへのアクセスを容易にし,すべての顧客のための所有総コストを削減します.

信頼性
• 圧縮機の信頼性を最大化するために社内で開発された Neos インバータは,塵や他の粒子から追加の保護を提供するために構築されています.
• 完全に閉ざされた周波数駆動と駆動列車は,最も厳しい環境でも性能を保証します.
• 試験済み技術と既存のコンポーネントのユニークな組み合わせをベースに,アトラス社の経験とノウハウによって最適に統合されます.

スマート
• Elektronikon®タッチコントローラにより,簡単な監視とメンテナンス
• メンテナンス通知や機械の状態は,SMARTLINKのメールやテキストメッセージで入手できます.
• ISO 50001 に準拠した機械のエネルギー性能に関する個別レポート

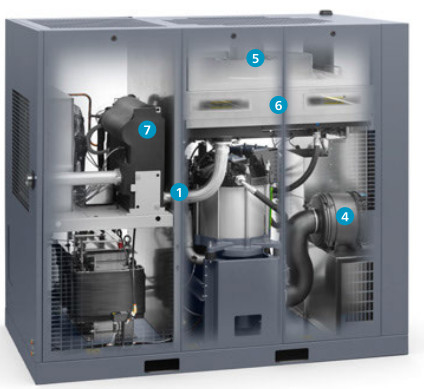

1

内部の永久磁石 (iPM) モーター
• オイル冷却エンジン
• すべての速度と環境条件に最適な冷却
• ベルギー国内で設計
油塗りモーターベアリング: (再) 油塗りなし,増加
稼働時間
• IP66: 圧迫感のない
• 永久磁石
2
新しい圧縮器
• 新しく改良されたロータプロフィール
• 圧力の減少
• 入口・出口ポータルの最適化
3
直接駆動
•垂直設計で部品が少ない
• 油で冷却され,圧迫性がない.
• 歯車もベルトも シャフトシールも

4

入口フィルター
• 重荷
• 4,000 時間ごとに メンテナンス
• 圧力低下指示器

5

ラジアル扇風機
• コンパクト
• 低騒音レベル
• 高容量の最適化冷却
6
クラシックな冷却機のデザイン
• 水分別装置を組み込み
• 油/空気冷却機を分離する
• メンテナンスのため,簡単にアクセスできます.
7
革新的なネオスインバーター
アトラスの社内で設計されたインバーターも,iPMモーターを制御します.
• IP5x 保護
• 頑丈なアルミニウム製の囲みで,最も厳しい条件でも問題なく動作できます.
• 部品が少ない: コンパクトでシンプルで使いやすい
8
インテグレートドライヤー
• 超コンパクトな足跡
• 冷却剤 R410A
9
エレクトロニコン ®
タッチコントローラ
• 高技術制御装置,警告表示,コンプレッサーのシャットダウン,保守スケジュール
• 使用しやすくて,最も厳しい条件でも動作するように設計されています.
• 標準的なSMARTLINK遠隔モニタリングにより,エアシステム性能と省エネを最大化します.
• 複数の圧縮機 (2,4または6圧縮機) の制御がオプションです.
10
センチネルバルブ
• エアエンドの入口流を最適化します.
• 爆発による損失がない.
• 完全アルミ設計: メンテナンスなし

11

VSD + ネオズ・キュービック
• VSD+は,レードラインマシンに優れている.
• 電気 部品 は 冷却 し て い ます.それ で 寿命 が 長く なり ます.
• iPM テクノロジーのモーター用の専用ドライブ
• インバーターの熱散は別々のコンパートメントで

VSD + 平均エネルギー節約 50%

ATLASのGA変速駆動+ (VSD+) 技術は,エンジンの速度を自動的に調整することで,空気の需要に密接に対応します.iPM (パーマン・マグネット) モーターの革新的な設計と組み合わせた圧縮機のライフサイクルコストを平均して 37%削減します.

なぜアトラス 変速駆動+技術なのか?
• 広範囲の流量範囲 (20~100%) で平均50%のエネルギー節約
• モーターの回転と高効率の周波数インバータを制御する Elektronikon ® タッチコントローラが組み込まれています.
• 動作中に無駄な空動時間や吹き消しの損失がない.
• コンプレッサーは完全システム圧力で起動/停止し,放出する必要はありません.
• 起動時にピーク電流の罰をなくします.
• 低気圧によりシステムの漏れを最小限に抑える.
• EMCに関する指令 (2004/108/EG) の遵守
* 固定速度の圧縮機と比較して,独立したエネルギー監査機関による測定に基づいています.
