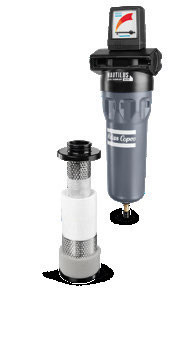

圧縮空気フィルターUD+シリーズアトラス 16バー オイルコーレージング

アトラス Ud+シリーズ 圧縮空気フィルター 高性能2対1オイル凝縮フィルター

カタログを開くためにクリックします:フィルター+アントワープ+パンフレット+EN+2935093245+20210602.pdf...

2対1のオイルコアレスフィルター

UD+フィルターは 圧縮空気の流れに 油のエアロゾールや湿った塵や水滴を効率的に削減し 投資や設備,プロセスを保護しますUD+は2つのフィルタリングステップ (DD+とPD+) を1つに組み合わせます異なるアプリケーションの高品質要件を満たし,究極のエネルギー節約を提供するユニークな技術です.

あなた の 益

エネルギー節約 40%
従来のフィルター組み合わせよりも 40% 低い圧力低下により 40% のエネルギー効率が向上します
清潔な空気
空気の純度は,UD+フィルターの厚いフィルターパッケージのおかげで,2つのフィルターを並べて使用すると得られるものと同等です.
空間を節約する
2対1のフィルタリングコンセプトにより,設置スペースと複雑性が削減され,UD+フィルターはスペースが限られているアプリケーションに特に適しています.
お金を節約する
UD+フィルタを設置して

パフォーマンス

UD+
汚染物質 オイルエアロゾール/湿った塵
試験方法 ISO 8573-2:2007ISO 12500-1:2007
油の最大持ち込み量 (mg/m3) * 00009
湿気圧低下 (mbar) 245
部品サービス 4000時間または1年後に
水分別で先行する

* 入口油濃度 = 10 mg/m3 オイル = オイルエアロソールと液体

調整因数
入口圧 (バー) 1 2 3 4 5 6 7 8 10 12 14 16
入口圧 (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
修正因子 0.38 0.53 0.65 0.75 0.83 0.92 1.00 1.06 1.20 1.31 1.41 1.50

例
• 作業圧 3 bar (g),圧縮気流 35 l/s
• 選択したフィルターの名乗容量を,必要な作業圧で対応する調整因数で掛け,作業圧で容量を得ます.
45+ サイズ: 45l/s * 0.65 = 29l/s => 45+ フィルターのサイズが十分ではありません.
60+ サイズ: 60l/s * 0.65 = 39l/s => 60+ フィルタサイズを選択します.

オプション
• フィルター接続キットで,簡単にシリーズ (9-550l/s) に設置できます.
• 壁掛けキットは設置を簡素化します (9~550l/s).
• スピードコップリングは,フィルタを排水器や油/水分離器に接続します.
• バランスプレッシャー計に設置された電圧フリーコンタクトで,カートリッジの交換を遠隔指示します.
圧縮空気の損失のない電子排出装置とアラーム機能 (EWDはサイズ9+−550+,850+Tと1100+Tでオプションで,サイズ550+F以上では標準).

認証
• ISO 8573-2:2007
• ISO 12500-1:2007
