商品の詳細:
|
| 適用する: | アトラス空気圧縮機 | 電力源: | 電気 |
|---|---|---|---|
| 基本構成要素: | モーター,その他 | スムージスタイル: | 油を差される |
| オイルのタイプ: | 合成品 | Warrantly: | 1 年 |
| 機械の種類: | オイルによって注入されるねじ空気圧縮機 | 材料: | アルミ合金 |
| モーターパワー: | 15~26kw | 仕事 の 圧力: | 4-10棒 |
| ハイライト: | アトラス・スクリュー・エア・コンプレッサー オイル・インジェクション・スクリュー・エア・コンプレッサー,Oil Injected screw air compressor |
||

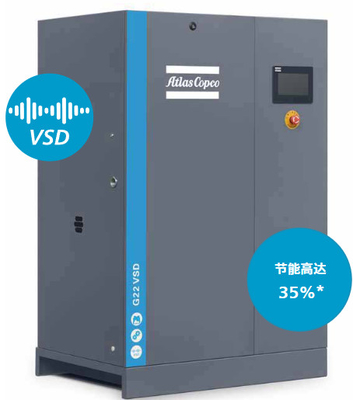

オイル注入回転螺旋圧縮機
G 2-7 VSD ((1-7KW/3-10hp)
小型のモデルで 大量のエネルギー節約
小規模な企業でさえ,圧縮空気に関しては エネルギーを節約する必要が迫っています.G 7-22 VSDは,アトラスコプコの最高のパフォーマンスを提供し,生産を長年にわたり,スムーズかつ信頼性の高い状態に保ちます一方,VSD技術により 35%までエネルギー節約が可能になり,安装と保守の必要性が低いため,運用コストは低くなっています.
1最高のパフォーマンス
1) 継続的な使用のために作られています.
2 °C/115°Fまで信頼性の高い動作
3) 主要なコンポーネントに対するストレスの低減と低出動電流.
4) 標準高温温度サーモスタットバルブ
2低運用コスト
1) VSD技術により最大35%のエネルギー節約が可能になります.
2) IE4 高効率のオイル冷却永久磁石 (IPM) モーター
3) 先進的なコンポーネントにより,より効率的により多くの空気を供給します.
3. 簡単にインストールし,維持
1) 床やタンクに搭載できるバージョンが用意されています.
2) 設置の柔軟性を保証する足跡が小さい.
3) 主要な部品,オイル分離器,フィルターは,維持が簡単です.
変頻駆動
1効率的な駆動システム
●IE4規格に従って,高効率の常磁気モーター (IPM) を搭載した駆動システム.
●合理的で繊細な設計により,優れたオイル冷却効果が得られます.
●IP54 保護
2. W-フィンの冷たいリングシステム
● W フィンの 設計 に よれ ば,厳しい 条件 に も 信頼 できる 動作 が でき ます.
●軸式ファンにより冷却性能が向上します.
3電気キャビネット
● アドバンスド タッチスクリーン コントローラー
● 空気 コンプレッサー に 用い て 設計 さ れ た 周波数 変換 器 は,異常 な 状態 で 優れた 自律 制御 を 達成 でき ます.
4耐久性のあるオイルフィルター/オイルセパレーター
●インテグレートバイパスバルブ付きの潤滑油フィルター
● サービス は 迅速 で 簡単 です.
なぜVSDが必要なの?
G7-22VSDの変速駆動技術により プレスのモーター速度は 空気のニーズに合わせられますこれは従来の積載/卸載機と比較して 35% * のエネルギー節約につながりますさらに,G VSDの油冷常磁石モーターは,オフロードせずにシステム全圧で起動および停止することができます.また,起動時にピーク電流ショックも排除します.
G 7-22 VSD 技術パラメータ:
(参照条件:
絶対吸入圧:1bar
吸気気温度: 20 °C)
| コンプレッサー型 | 作業圧 | 容量FAD | 設置された電源 | 騒音 | 体重 | ||||
| バール (e) | psig | I/s | m2/min | cfm | kW | hp | dB (A) | 体重 | |
| 50Hzバージョン | |||||||||
| G7VSD | 4 | 58 | 6.38 - 1935 | 0.38 - 116 | 13.52-4100 | 7.5 | 10 | 67 | 175 |
| 7 | 102 | 6.06-18 だった94 | 0.36-114 | 12.85-40. その通りだ13 | 7.5 | 10 | 67 | 175 | |
| 10 | 146 | 5.74-15. 銃を撃った60 | 0.34-0だった94 | 12.17-3305 | 7.5 | 10 | 67 | 175 | |
| G11VSD | 4 | 58 | 7.83-29. 撃った04 | 0.47 - 174 | 16.59-6153 | 11 | 15 | 67 | 175 |
| 7 | 102 | 7.68-28. 銃を撃った32 | 0.46 - 170 | 1626年から60年01 | 11 | 15 | 67 | 175 | |
| 10 | 146 | 6.92-2386 | 0.42-143 | 14.67-50 だった56 | 11 | 15 | 67 | 175 | |
| G15VSD | 4 | 58 | 8.11-35 だった10 | 0.49-2 だった11 | 17.18-7437 | 15 | 20 | 67 | 175 |
| 7 | 102 | 8.08-3456 | 0.48-2 だった07 | 17.12-7323 | 15 | 20 | 67 | 175 | |
| 10 | 146 | 7.42-28だった51 | 0.45.171 | 15.72 -6041 | 15 | 20 | 67 | 175 | |
| G18VSD | 4 | 58 | 10.32-55 だった93 | 0.62-3.36 | 21.86-118 だった50 | 18.5 | 25 | 72 | 276 |
| 7 | 102 | 10.19-5493 | 0.61.3 だった30 | 21.59-116 だった40 | 18.5 | 25 | 72 | 276 | |
| 10 | 146 | 9.67-4642 | 0.58-2 だった79 | 20.49-98だった36 | 18.5 | 25 | 72 | 276 | |
| G22VSD | 4 | 58 | 9.63-65 だった39 | 0.58-3 だった92 | 20.4-138 だった60 | 22 | 30 | 72 | 276 |
| 7 | 102 | 9.28-6441 | 0.56-3. その通りだ86 | 19.67-136 だった50 | 22 | 30 | 72 | 276 | |
| 10 | 146 | 9.64-55 だった39 | 0.58-3 だった32 | 20.43-11740 | 22 | 30 | 72 | 276 | |
サイズ:
| モデル | 標準モデル | |||
| 長さ (mm) | 幅 (mm) | 高さ (mm) | 出口 | |
| G 7-15VSD 標準型 | 770 | 620 | 970 | G3/4" |
| G 7-15VSD タンクタイプ | 1520 | 620 | 1470 | G3/4" |
| G 18-22VSD 標準型 | 978 | 695 | 1473 | G1" |
オプション:
●RXD オイル
●食品 油
●水分隔器と排水バルブが組み込まれています
●電磁波フィルター
● 遠隔操作 / 警報
●試験報告
● 目撃 者 の 検査
● 木製 の ケース の 梱包
