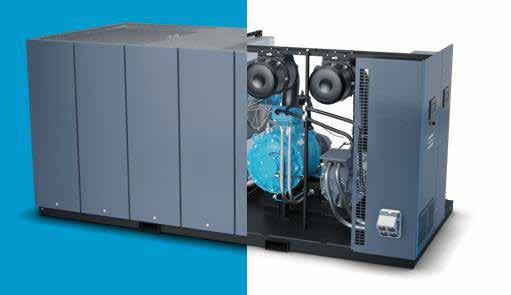

省エネのためのスマートインジェクション技術 GA90+-315+(VSD+),GA200-250HYBRID+ アトラススクリューエアコンプレッサー

オイル注入式ロータリースクリューコンプレッサー

GA 90+-315+(VSD+)

GA 200-250 ハイブリッド+

最高の信頼性、最低の運用コスト

収益性を最大化する最短の方法は、運用コストを最小限に抑えることです。コンプレッサのライフサイクル コストの最大 80% が消費エネルギーによるものであるため、この点は明確に重点を置く必要があります。SmartInjection 対応の圧縮エレメントと IE4/IE5 以上のクラスのモーターを備えた Atlas Copco の GA+ コンプレッサは、最も過酷な環境条件でも長期間のトラブルのない寿命を実現しながら、大幅なエネルギー節約を実現するように設計されています。

アドバンテージ：

· 効率
GA+ コンプレッサーの心臓部には、SmartInjection テクノロジーと高効率オイル冷却 IE4/IE5 またはそれ以上のクラスのモーターを備えた最先端の圧縮要素があります。この高効率のドライブ トレインと十分な冷却能力、低い内部圧力降下、ElektronikonTouch からの正確な制御を組み合わせることで、最適な効率が保証されます。

· 信頼性
GA+ コンプレッサーのドライブ トレインは lP66 定格で、環境中のほこりや湿気から完全に保護され、最も厳しい条件や 55°C/131°F までの周囲温度でも確実に動作できます。

· メンテナンスが簡単
定期的なメンテナンスが必要なすべての部品は、操作の利便性を十分に考慮されており、メンテナンスに必要な時間を大幅に短縮します。ボックスボードのユニークな設計により、ユニット内のすべてのコンポーネントに簡単にアクセスできます。同時に、各コンポーネントはメンテナンス性を十分に考慮して設計されており、平均メンテナンス時間は従来の設計と比較して半分以下に短縮されます。

あらゆる分野での応用

1.一般産業

ライフサイクルコストの低減
圧縮空気は日常の工業生産に不可欠であり、その応用分野には、切断、穴あけ、ハンマー、研削工程用の空気圧工具、空気圧アクチュエーターとバルブ、換気システム、梱包および積み重ね装置、コンベアシステムなどがあります。GA + シリーズは、ライフサイクルコストの低減を目的として設計されています。

2.採掘

厳しい条件に適応する
圧縮空気は、ダストバッグのろ過、メンテナンスガス、換気ガス、空気圧工具など、鉱業にとって不可欠です。Ga + シリーズの空気圧縮機は信頼性が高いだけでなく、過酷な環境でも耐久性があります。

3.発電所

安定性と信頼性
エネルギーの途切れない供給を確保するため、発電所は昼夜を問わず稼働する必要があります。したがって、発電所のトラブルのない稼働には、圧縮空気の継続的な供給が不可欠です。GA + シリーズ コンプレッサは、シルト除去およびフライアッシュ処理用の信頼性の高い圧縮空気を提供します。

4.金属の製錬

エネルギー効率が低い
金属精錬工場では、計装ガスや原材料の空気輸送のプロセスで大量の圧縮空気が使用されるため、運用コストを削減するための効果的なソリューションが必要です。アトラスコプコの ga + シリーズのコンプレッサは、高いエネルギー効率により、お客様の運用コストを大幅に削減します。

5.セメント産業

メンテナンスが簡単
セメント工場では、主に原材料の輸送に使用される大量の圧縮空気が必要です。セメント工場では、大量の粉塵や水蒸気によりコンプレッサーの性能が損なわれることが避けられず、エネルギーとメンテナンスコストが増加します。GA +シリーズの圧縮機は、汚染物質が圧縮機に侵入するのを防ぐためのIP66保護レベルの伝送システムを備えているだけでなく、オイルコアのカード型設計、クーラーのプル型設計など、メンテナンスが容易です。

効率（両方の長所を組み合わせる）

- 可変速ドライブ（VSD）
コンプレッサのライフサイクル コストの 80% 以上は、消費するエネルギーによって占められます。さらに、圧縮空気の生成は、工場の総電気料金の 40% 以上を占めることがあります。エネルギー コストを削減するために、アトラスコプコは圧縮空気業界で可変速ドライブ (VSD) 技術を開発しました。VSD は、将来の世代のために環境を保護しながら、大幅なエネルギー節約につながります。この技術への継続的な投資により、アトラスコプコは市場で最も幅広い統合 VSD コンプレッサを提供しています。

伝説
A=損失

B=スピード
1=総損失 伝統的要素

2 =AC要素の総損失

- VSD 節約
アトラスコプコの VSD テクノロジーは、モーター速度を自動的に調整することで空気需要に厳密に追従します。これにより、最大 35% の大幅なエネルギー節約が実現します6。コンプレッサーのライフサイクル コストは平均 22% 削減できます。さらに、VSD によるシステム圧力の低下により、生産全体のエネルギー使用量が大幅に削減されます。

伝説
42%=エネルギー
35%= VSDによるエネルギー節約

12%=投資
11%=メンテナンス

- ハイブリッド原則

アトラスコプコは、固定周波数モジュールと周波数変換モジュールを革新的な方法でハイブリッド モーターに統合し、当社のインテリジェント制御システムと組み合わせることで、顧客のガス ニーズにさらに正確に対応します。

- ハイブリッドの利点
当社のハイブリッド コンプレッサーには、可変速度ドライブと固定速度ドライブの 2 つのドライブ トレインが含まれています。これにより、次のような多くの利点がもたらされます。

·2つの小型ユニットに比べて設置面積が小さい
·VSDコンプレッサーと比較してターンダウンが高い
·エネルギー消費の低減
·独立したシングルコア操作

- より高い柔軟性
2 つのコアとコントローラを備えているため、顧客は必要に応じて、または 1 つのコアが動作していない場合に、1 つのコアを実行することを選択できます。これは、バックアップ コンプレッサーのサイズを小さくできることも意味します。

- デュアルセットポイントと自動停止
ほとんどの生産プロセスでは需要レベルが変動するため、使用率の低い時間帯にエネルギーの無駄が生じる可能性があります。ElektronikonRunit コントローラを使用すると、2 つの異なる設定ポイントを手動または自動で切り替えて、使用率の低い時間帯にエネルギーの使用を最適化し、コストを削減できます。

さらに、コントローラにはアトラスコプコ独自の制御アルゴリズムも統合されており、モーターの頻繁な起動と停止を回避することを前提に、荷降ろし操作時間を可能な限り短縮し、運用コストをさらに削減します。

伝説
A = 消費電力

B = 時間
C = 省エネ

- 効率性を重視して設計されたコンポーネント
·SmartInjection は、エレメントに必要なオイルの正確な量を供給し、常に最高の効率で動作することを保証します。
·高効率IE4（固定速度）およびlE5（VSD+）モーター。
·統合エネルギー回収システムは、統合モーターおよびエレメントオイル回路から最大 78% のエネルギーを回収します。
·低温時のエネルギー効率を高めるデュアルスピードまたは VSD ファン。

- エレクトロニコンMk5タッチ
Elektronikon ユニット コントローラは、さまざまな条件下でコンプレッサと空気処理装置のパフォーマンスを最大化するように特別に設計されています。当社のソリューションは、エネルギー効率の向上、エネルギー消費量の削減、メンテナンス時間の短縮、ストレスの軽減など、重要なメリットを提供します。つまり、お客様と空気システム全体のストレスが軽減されます。

- オプティマイザー 4.0
·過剰な圧力を最小限に抑える
Optimizer 4.0は、コンプレッサーの起動と停止によって過剰な圧縮空気の発生を最小限に抑えます。ユーザーフレンドリーなインターフェース
複数の圧力バンドを設定できるため、非生産時間などのさまざまな状況に合わせてコンプレッサーの設置を最適化できます。
·完全なVSDの利点
Optimizer 4.0 を使用すると、VSD (可変速ドライブ) のエネルギー節約の可能性を最大限に引き出すことができます。VSD を調整して、圧縮空気の出力が需要に比例するようにし、必要以上の高圧、過剰な無負荷運転、エネルギー コストの急上昇を防ぎます。
·稼働率の向上
Optimizer 4.0 は、コンプレッサーの出力圧力ではなくシステム圧力を調整するため、予期しないシステム圧力の低下によって発生する生産停止時間を効果的に排除します。

つまり、Optimizer 4.0 は、フィルター、配管、乾燥機などによる圧力低下を補正するために、システム圧力を自動的に調整します。
また、Optimizer 4.0 では追加の機能とサービスも提供しており、設置の調整や需要の変化があっても、長期間にわたってエネルギー節約が維持されることを保証します。

ニーズに合わせてカスタマイズ(GA コンプレッサーをアプリケーションの要件に合わせてカスタマイズするためのさまざまなオプション機能が用意されています)

- 高温環境向け
高温多湿の環境でもコンプレッサーは信頼性が高く、連続的に動作します。
·固定速度パックの場合、最大55℃（131℉）

·vSDパックの場合、最大50°C（121°F）

- ショックパルスモニタリング
コンプレッサー要素とモーター ベアリングの連続 SPM「衝撃パルス測定」監視システム。センサーは、個々の振動レベルを表示する ElektronikonR に接続されています。
コンプレッサーの試運転中に、アラームおよび/またはシャットダウン レベルをプログラムできます。この監視システムを使用すると、必要に応じてオーバーホールを実施し、予防保守を組織化できるため、コンプレッサーをより長く稼働させることができます。

- エネルギー回収
エネルギー回収システムは、内蔵のステンレス製熱交換器とサーモスタット制御システムで構成されており、コンプレッサーの性能に悪影響を与えることなく、コンプレッサーからの熱を温水または熱湯の形で回収します。

技術仕様:

GA90+-315+(VSD+)とGA200-250ハイブリッド+-50HZ

寸法:
