商品の詳細:
|
| 使用: | 産業/商業 | 材料: | アルミ合金 |
|---|---|---|---|
| Warrantly: | 1 年 | 色: | ホワイト |
| エンジンの種類: | GXS 160 | タイプ: | ドライスクリュー真空ポンプ |
| 頻度: | 50,60Hz | 騒音: | <64dB (A) |
| ハイライト: | 低振動AC真空ポンプ,GXS160 ドライスクリューポンプ,GXS160 AC真空ポンプ |
||

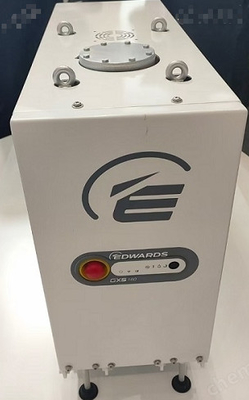

ドライスクリュー真空ポンプ
GXS 160
選択するパートナー
エドワーズ社は,真空ポンプの設計,技術,製造において世界リーダーであり,95年以上の歴史と75年以上の製造経験があります.
エドワードは,私たちの幅広い業界経験を活用して, 顧客に価値をもたらす結果を提供することを信じています.最先端で革新的なモデリング技術を使用顧客のために最大限の性能を最も信頼性とコスト効率の良い方法で提供するシステム設計を提供するために,ポンプ構成を最適化することができます.
GXS ドライスクリューポンプと組み合わせ
新しいGXS乾燥ポンプは 真空性能を次のレベルに上げています高度な温度制御と長時間使用間隔を可能にしますクラス最高のポンプ速度と低コストを保証されます.
GXS 革新的な螺旋技術
1. 軸の支柱は2つで終わります
• 型式 型式 型式 型式 型式 型式 型式 型式 型式 型式 型式 型式 型式 型式 型式 型式 型式 型式
• 液体と粉末の処理能力が優れている.試験では,5リットルの水スラグと1キログラムの細粉末の処理能力が示されている.
2ローヤリングと潤滑
• 油 で 滑らか れ た ギア は 油脂 を 消し,定期 的 な メンテナンスの 必要 が ない
• 高品質の先端ベアリングと低蒸気圧の特殊用途オイルを使用し,アプリケーションの互換性や寿命が大幅に改善します
3. 先進的な軸密封技術
• 油を遮断する密封装置を備えた接触しない耐久性密封装置は,非常に効率的な密封を可能にします
• 1 分間に 6リットル の 密封 浄化 を する こと に よっ て,ギア ボックス は 汚染 に 対し て 保護 さ れ,真空 空間 は 油 で は 保持 さ れ ませ ん
GXSブースター
4世界最先端のモーターと駆動技術
• 電子駆動装置を搭載した非常に高効率モーターは,困難なプロセスにおいて最大限のトルク性能を提供します
• 密閉 し た モーター は 油 の 漏れ を 排除 し,ポンプ の 信頼 性 を 向上 さ せる
• 水冷電機と駆動装置は,維持費を削減するために,より信頼性と長寿を向上させる
5. 先進的なポンプメカニズム設計
• 改良された螺旋型ローターの設計により,ローターの長さに沿ってスムーズで徐々に圧縮され,熱制御が改善され,
すべての入口圧力で最適化されたポンプ
• 統合された熱管理とユニークなローターとステーター設計機能により,アルゴンガスを完全な濃度でポンプする能力が確保されます
• 先進 な 機械 処理 技術 と 設計 特性 に よっ て,ローター コーティング の 必要 が なくなる の で,究極 的 な 真空 性能 を 維持 する
• 改良された製造技術と設計により,音声消し器なしで振動が低く,非常に静かな動作ができます
6根源強化メカニズム
• 高効率の真空ブースター設計
• 自動熱管理により最大性能に最適化
技術データ:
| ユニット | GXS 160 | ||
| 最大ポンプ速度 | m3/hr (cfm) | 160(94) | |
| 圧力は (浄化なし) | ターン | 7×10−3 (−5.3×10−3) | |
| 全負荷のパワー | @究極の圧力 | kW (hp) | 3.8 ((5.1) |
| @ピークポンプ負荷 | kW (hp) | 5.0(6.7) | |
| 電気 | 供給オプション | 高電圧 | 380〜460V 3Ø 50/60Hz |
| 低電圧 | 200-230V 3Ø 50/60Hz | ||
| 接続 | 高電圧 | ハーティング・ハン K 4/4-F | |
| 低電圧 | |||
| バキュームコップリング | 入り口 | ISO 63 | |
| 排気 | NW40 | ||
| 冷却水 | 供給圧 (最大) | バー (psig) | 6.9 ((100) |
| パンプを横切るDP (分) | バー (psig) | 1.0(14.7) | |
| 流量 @ min DP | 1分 ((ガール/分) | 4.0(1.1) | |
| 温度 | °C(°F) | 5-40(41-104) すべての変数 | |
| 接続 | 3/8" BSP 男性 (G 3/8") | ||
| 浄化ガス* | 圧力 | バー (psig) | 2.5-6.9 ((36-100) |
| 軽量 | sl/分 | 12 | |
| 中途半端な負荷 | sl/分 | 18歳から52歳 | |
| 接続 | スワゲロック・チューブ・ウィス・オルヴ | ||
| 高流量浄化/溶剤浄化 | 供給圧 | バー (psig) | 2.5-6.9 ((36-100) |
| 制御バルブ接続 | スワゲロック*Ø3/8"チューブ | ||
| フィルター接続 | 1⁄2"NPT 女性 | ||
| 溶媒接続 | 3/8"BSP 男性 ((G 3/8") | ||
| 質量 | キロ | 305 (((672) | |
| 騒音 (適切な排気管を搭載した) | dB (A) | <64 | |
| オーペラ 温度 | °C(°F) | 5-40 ((41-104) について | |
| 排気バックプレッシャー (MAX) | マバー (psia) | 1400 (((20) | |
| システムIP評価 | スタンダード | 21D | |
| 潤滑剤 | タイプ | PFPE ドライネート®25/ 6 | |
| 容量 | ギャル | 0.7 ((0.2) | |
| 監視と制御 | スタンダード | コントロール | 前面パネル"ダッシュボード" シリアル-RS 232 |
| 監視 | イーサネット Web サーバー | ||
| オプション | コントロール | パラレルMCMマイクロTIM | |
| 制御と監視 | プロフィブス DP ポンプディスプレイ・ターミナル (PDT) |
||
| 監視 | ファブワークス | ||
| ポンプ 組み合わせ |
軽量 | Shat Seal Purgeのみ | |
| 中途半端 | シャットシール浄化 高真空浄化,"入口浄化,可変ガス弾筋&排気浄化""排気圧センサー" | ||
| 中級用品 + | 中途半端な任務として,プラス高流量浄化/溶剤洗浄 | ||
尺寸 (mm):
A:195 (7.68)
B:220 (8.66)
C: オーケー285.9 ((11.26)
D: その通り346.5 ((13.64)
E: オーケー879.5 ((34.63)
F:83(3.27)
G: その通り209.4 ((8.24)
H:568 ((22.36) について
J:150 (5.9)
K:1092 ((42.99)
L:390(15.35)
M:250 (9.84)
