商品の詳細:
|
| 材料: | アルミ合金 | モデル: | CD25-260 |
|---|---|---|---|
| ブランド: | 地図書 | 冷却モード: | パージかゼロ パージ |
| 圧力低下: | 0.2棒（e） 2.9 Psig | 弁: | ステンレス鋼のバルブ |
| ハイライト: | アルミ合金の地図書 CD25,地図書の CD25の乾燥性があるドライヤー,-20°Cの地図書のの乾燥性があるドライヤー |
||

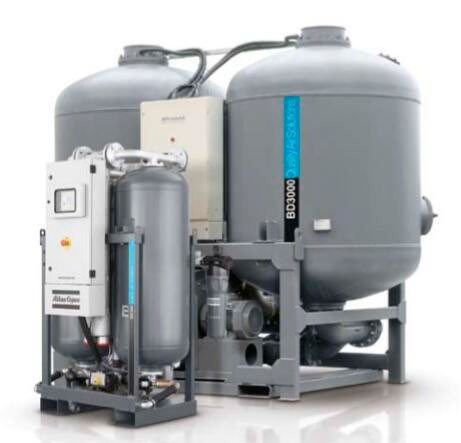

ATLAS CD25-260 乾燥機 空気処理
カタログを開くためにクリックします:乾燥剤+乾燥機+アントワープ+パンフレット+EN+2935093945.pdf...
乾燥剤ドライヤーはどうやって動きますか?
乾燥剤乾燥機は,乾燥剤で満たされた2つのタワーで構成される.湿った圧縮空気は直接物質を通過し,水分を吸収する.乾燥剤は乾燥する前に有限の吸収容量を持っていますツインタワーの設計はこうです 一つのタワーは空気を乾燥させながら もう一つは再生しています
アトラスは2種類の乾燥機を販売しています.BD+シリーズ,吹風式 (ゼロ) 乾燥機,CD(+) シリーズ,無熱乾燥機.違いは再生プロセスにあります.
1乾燥している
湿った圧縮空気は,吸着剤乾燥剤を通って下から上へと上流する (1).
2再生
熱のない乾燥剤乾燥機 CD+:
乾燥塔の出口からの乾燥空気は大気圧に膨張され,飽和した乾燥剤を通り,吸収された水分を押し出します (2と4).
デソルプション後,吹離弁を閉め,容器を再圧縮します.
吹風機 (ゼロ) 乾燥剤乾燥機
吹風機 (5) は 周囲 の 空気を 吸い込み,外部 の 暖房 (6) を 吹く.加熱 さ れ た 空気 は 飽和 し た 乾燥剤 (2) を 通し て 吸い取っ た 湿気 を 押し出さ れ ます.
3冷却 (BD+)
BD+ 浄化:
熱化後,乾燥剤は,吸着容器の出口から乾燥圧縮空気を膨張して冷却されます.
ホット・リアクティベーション・タワー
BD+ ゼロ浄化
熱化後,吹風機は環境空気を吸い込み,それを再活性化された塔を通って下から上へと送ります.
4切り替える
再生後,乾燥は飽和塔から再生塔に切り替える (3).
CD 25-260 競争力のある投資と優れた信頼性
1 信頼性の高い運用
100%の空気流量で継続的に動作するように設計されていますが,市場にあるほとんどの乾燥機は70%~80%でしか動作しないように設計されていますこれは,標準として -20°C/-5°Fまたは -40°C/-40°Fの恒常圧力降温点を含む圧力露点も季節やアプリケーションの変化に応じて調整できます.
2, 独特のマニホールド/バルブ設計
• 管の直径が大きいため,圧力の低下を最小限に抑え,さらにエネルギーを節約できます.
• 電子操作の3/2バルブにより,故障のリスクが軽減され,気流変動の際の信頼性の高い制御が可能になります.容器の切り替えは,荒い条件でも無事に動作します..
• バルブシステムの移動部品の容易なサービスを保証するサービス開口.
• スマートなシッター設計により,圧力の低下,再生時間,エネルギー消費を最小限に抑えることができます.
3,先進的な制御と監視システム
• 23 言語で 4 行表示
• サービスアラームと一般アラームリレー
• 最大の信頼性を確保するためにすべてのパラメータを監視します.
• コンプレッサーとの同期が可能で,コンプレッサーがオン/オフするときにオン/オフします.
サービス表示 (4)000警告を提示する.
• デウポイント依存切換用の圧露点センサーがオプションです.
4, サービス・メンテナンス・フレンドリー
• 乾燥剤 の 袋 は,吸着剤 を 流さ ない よう に 素早く 交換 できる.
• 圧力パルスによる乾燥剤の移動による損傷を防ぐために,スプリングが袋を覆っています.
• 耐久性のあるPD前フィルタは,乾燥剤の使用期間を延長するために油汚染を防止し,空気管に設置するために含まれています.
• DDp アフターフィルターは,乾燥剤の塵やネットワーク汚染からエアネットを保護し,エアパイプに設置するために含まれています.
• 空気管に設置する.
• 組み立てたり メンテナンスを容易にする.
6 噴嘴の浄化セット
最低の浄化空気消費のために再生圧を最適化する柔軟性を提供します.標準は7bar; 4および10barのノズルは別々の部品として提供されています.
7進んだオプション
• デューポイント依存切換のために必要な圧力露点センサー
• 壁掛けキット
テクニカル仕様
| タイプ |
ISO 8573-1 |
圧力 露点 |
入力容量 100 psig |
フィルターを除く圧縮 | フィルターのサイズ | 寸法 (L x W x H) | 体重 | |||||||
| 前フィルター | ||||||||||||||
| °C | °F | l/s | m3 /h | cfm | バール (e) | psig |
0.01 μm 0.01ppm |
1 μm | mm | インチ | 体重 | イブス | ||
| CD 25 | [-3・・・・・ | -20歳 | - 5 | 25 | 90 | 53 |
0.03 |
0.44 | PD25 | DDp25 | 401 x 620 x 1070 | 150.8×24.4×42 ほら1 | 87 | 192 |
| CD 35 | [-3・・・・・ | -20歳 | - 5 | 35 | 126 | 74 | 0.06 | 0.86 | PD45 | DDp45 | 401 x 620 x 1070 | 150.8×24.4×42 ほら1 | 87 | 192 |
| CD 45 | [-3・・・・・ | -20歳 | - 5 | 45 | 162 | 95 | 0.10 | 1.42 | PD45 | DDp45 | 401 × 620 × 1115 | 150.8×24.4×43 ほら9 | 88 | 194 |
| CD 55 | [-3・・・・・ | -20歳 | - 5 | 55 | 198 | 117 | 0.16 | 2.31 | PD65 | DDp65 | 401 × 620 × 1285 | 150.8×24.4×50 ほら6 | 99 | 218 |
| CD 65 | [-3・・・・・ | -20歳 | - 5 | 65 | 234 | 138 | 0.24 | 3.45 | PD65 | DDp65 | 401 × 620 × 1465 | 150.8×24.4×577 | 114 | 251 |
| CD90 | [-3・・・・・ | -20歳 | - 5 | 60 | 324 | 191 | 0.48 | 6.99 | PD90 | DDp90 | 401 × 620 × 1615 | 150.8×24.4×63 ほら6 | 124 | 273 |
| CD 110 | [-3・・・・・ | -20歳 | - 5 | 110 | 396 | 233 | 0.16 | 2.31 | PD160 | DDp160 | 571 × 620 × 1285 | 22.5×24.4×506 | 165 | 364 |
| CD 130 | [-3・・・・・ | -20歳 | - 5 | 130 | 468 | 275 | 0.24 | 3.45 | PD160 | DDp160 | 571 × 620 × 1465 | 22.5×24.4×577 | 197 | 434 |
| CD 165 | [-3・・・・・ | -20歳 | - 5 | 165 | 594 | 350 | 0.41 | 5.87 | PD215 | DDp215 | 571 × 620 × 1615 | 22.5×24.4×636 | 211 | 465 |
| CD195 | [-3・・・・・ | -20歳 | - 5 | 195 | 702 | 413 | 0.24 | 3.45 | PD215 | DDp215 | 738 × 620 × 1465 | 29.1×24.4×577 | 273 | 602 |
| CD 260 | [-3・・・・・ | -20歳 | - 5 | 260 | 936 | 551 | 0.45 | 6.48 | PD265 | DDp265 | 738 x 620 x 1615 | 29.1 × 24.4 × 636 | 298 | 657 |
基準条件 BD +: ISO 7183 による性能データ2007.
コンプレッサー入気温:35°C/100°F
入口における相対湿度:100%
基準条件 BD + ZP (ゼロ・浄化)
ISO 7183 による性能データ2007.
周囲の空気温: 25°C/77°F
環境空気の相対湿度: 60%
