商品の詳細:
|
| 材料: | アルミ合金 | モデル: | CD20+-335+ |
|---|---|---|---|
| ブランド: | 地図書 | 冷却モード: | パージかゼロ パージ |
| 圧力低下: | 0.2棒（e） 2.9 Psig | 弁: | ステンレス鋼のバルブ |
| ハイライト: | CD20+Atlas コプコの空気ドライヤー,CD335+の地図書のコプコの空気ドライヤー,-70°Cの空気より乾燥した地図書コプコ |
||

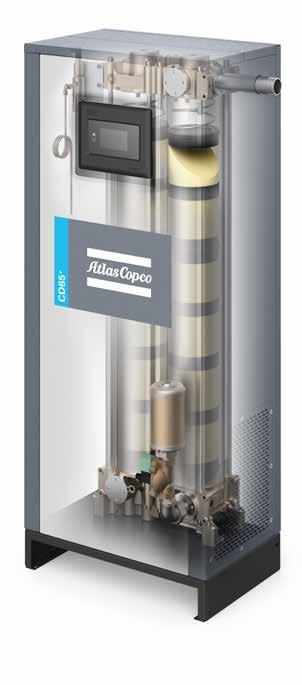

ATLAS CD20+-335+ -70°C 乾燥機 空気処理
カタログを開くためにクリックします:乾燥剤+乾燥機+アントワープ+パンフレット+EN+2935093945.pdf...
CD 20+-335+
CeradesTM 効率と連続運転
1セラデスTM
CD 20+-335+は,アトラス社が開発し特許を取得した革命的なCeradesTM乾燥剤を使用した最初の乾燥機です.圧縮空気が固体乾燥剤を通って直接流通します.緩い乾燥剤のビーズを通ってそれを押し出す代わりに結果として,あなたは楽しめます:
• エネルギーコストの低減と最小限の圧力低下
直線で抵抗のない空気流です
• より良い空気の質と,より長いサービス間隔が CeradesTMによって
時間が経つとかなり衰える 緩い乾燥剤よりも耐久性があります
• 環境・健康保護,低コストの運用
乾燥剤の塵を排除し,ISO 8573-1:2010クラス2に達するためにそれをフィルタリングする必要性を排除するため
微粒子
• CeradesTM のように問題なく設置し,継続的に動作します
横に設置できる.
• CeradesTM のような小型ドライヤーでは,より高い空気流を処理できます.
2 高効率の操作
100%の空気の流れで継続的な動作で信頼性の高いように設計されています.しかし,市場にあるほとんどのドライヤーでは,70%から80%の温度でしか動作しません.-40°C/-40°F,
-70°C/-100°F* 標準で 圧力露点は
また,季節的変化やアプリケーションの変化にも調整されます.
*-70°C/100F 分子シート乾燥剤を使用
3, エネルギー省エネの向上
• 前回よりも70%減圧
モデル
• 標準に比べて15%の浄化空気の削減
CDモデル
• デューポイント依存型切り替えオプション
乾燥機は,露点センサーで測定されたように,乾燥剤が飽和したときのみ次の塔に切り替える.このサイクル時間の延長中に,乾燥機は浄化空気を消費しません.エネルギー消費を大幅に削減する.
• 露点 は ご利用 条件 に 応じ て 設定 でき ます.
エネルギー消費を減らすためのアプリケーションです
4,独特のマニホールド/バルブ設計
• 管の直径が大きいため,圧力の低下を最小限に抑え,さらにエネルギーを節約できます.
電子操作の3/2バルブにより,故障のリスクが軽減され,気流変動の際の信頼性の高い制御が可能になります.容器の切り替えは,荒い条件でも無事に動作します..
• バルブシステムの移動部品の容易な整備を保証するサービス開口.
5新しいサイレンスデザイン
大きなフロントサイレンサーを搭載した革新的なサイレンサーシステムは 圧力の減少を最小限に抑えながら 静かなパフォーマンスを提供します
6 高度な制御・監視システム
• 最先端の Elektronikon® タッチ制御と監視システム,警告表示,乾燥機のシャットダウン,保守スケジュール
• 標準的なSMARTLINK遠隔モニタリングにより,エアシステム性能と省エネを最大化します.
• デューポイント依存式スイッチング標準のデューポイント依存式スイッチングの圧力点センサーは,電子コン®タッチとDC1コントローラでオプションです.
7メンテナンスの便利
• コンパクトなCeradesTMブロックは,迅速で簡単な保守を可能にします.
• 溶けた乾燥剤は時間とともに分解し,微細な塵を空気システムに放出し,追加の過濾と保守が必要です.この塵は健康と環境にも危険です.乾燥し換える際に環境空気に循環しているため. CeradesTMは,この塵の問題を排除します.
8 集積入口フィルター
• 高効率のUD+プレフィルタが油汚染を防止し,乾燥剤の使用期間を延長します.
• 低圧下降のため,ドライヤーの入口に直接設置する.
• 組み立て・維持が簡単 配管・フィルター接続は必要ありません
• ISO 8573-1:2010 粒子 2 級に達するには,アフターフィルタは必要ありません.クラス 1 級に達するには,PDp+ フィルタが推奨されます.
9 噴嘴の浄化セット
復元圧を最適化する柔軟性があります.標準は7バー,4バー,5バー5バー8.5バー10バー11.5バー,13バー,14バーのノズルは別々の部品として提供されます.
• DC1コントローラ用圧露点センサー• 壁掛けキット
テクニカル仕様
| タイプ |
圧力 露点 |
入力容量 100 psig |
フィルターを除く圧縮 | フィルターのサイズ | 寸法 (L x W x H) | 体重 | |||||||
| 前フィルター | |||||||||||||
| °C | °F | l/s | m3 /h | cfm | バール (e) | psig |
0.01 μm 0.01ppm |
1 μm | mm | インチ | 体重 | イブス | |
| CD 25+ | -70歳 | -100ドル | 25 | 90 | 53 | 0.04 | 0.51 | UD25+ | DDp35+ | 394 × 807 × 1495 | 15.5×31.8×589 | 124 | 273 |
| CD35+ | -70歳 | -100ドル | 35 | 126 | 74 | 0.07 | 1.06 | UD45+ | DDp35+ | 394 × 827 × 1495 | 15.5×32.6×589 | 135 | 298 |
| CD 45+ | -70歳 | -100ドル | 45 | 162 | 95 | 0.13 | 1.93 | UD45+ | DDp50+ | 394 × 847 × 1835 | 15.5×33.3×722 | 158 | 348 |
| CD 55+ | -70歳 | -100ドル | 55 | 198 | 117 | 0.04 | 0.62 | UD60+ | DDp70+ | 564 × 847 × 1495 | 22.2×33.3×589 | 208 | 459 |
| CD 65+ | -70歳 | -100ドル | 65 | 234 | 138 | 0.06 | 0.91 | UD100+ | DDp70+ | 564 × 877 × 1495 | 22.2×34.5×589 | 224 | 494 |
| CD90+ | -70歳 | -100ドル | 60 | 324 | 191 | 0.13 | 1.93 | UD100+ | DDp130+ | 564 x 907 x 1835 | 22.2×35.7×722 | 266 | 586 |
| CD 110+ | -70歳 | -100ドル | 110 | 396 | 233 | 0.08 | 1.16 | UD140+ | DDp130+ | 734 x 907 x 1495 | 28.9×35.7×589 | 320 | 705 |
| CD 130+ | -70歳 | -100ドル | 130 | 468 | 275 | 0.12 | 1.78 | UD140+ | DDp130+ | 734 × 907 × 1835 | 28.9×35.7×722 | 375 | 827 |
| CD 165+ | -70歳 | -100ドル | 165 | 594 | 350 | 0.11 | 1.62 | UD180+ | DDp170+ | 929 × 907 × 1835 | 36.6×35.7×722 | 477 | 1052 |
| CD195+ | -70歳 | -100ドル | 195 | 702 | 413 | 0.16 | 2.26 | UD220+ | DDp210+ | 929 × 907 × 1835 | 36.6×35.7×722 | 477 | 1052 |
基準条件 BD +: ISO 7183 による性能データ2007.
コンプレッサー入気温:35°C/100°F
入口における相対湿度:100%
基準条件 BD + ZP (ゼロ・浄化)
ISO 7183 による性能データ2007.
周囲の空気温: 25°C/77°F
環境空気の相対湿度: 60%
